Was ist ein Fadenflansch?

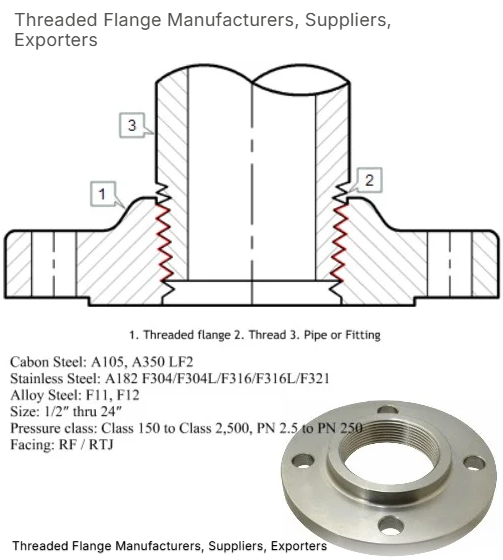

A Flansch mit Gewindeist eine Art Rohrflansch mit inneren Gewinnen an der Bohrung, sodass er auf ein Rohr mit entsprechenden externen Gewinnen auf ein Rohr geschraubt wird, wodurch das Schweißen für die Verbindung erforderlich ist.
Shuangneng Flansche ist ein professioneller Hersteller und Exporteur von Gewinde- oder Gewindeflanschenmit unseren eigenen Präzisionsbearbeitungsanlagen. Wir fertigen Gewindeflansche gemäß den ANSI B16.5, DIN-Standards und EN1092-1 in Größen von 1/2 bis 24 ”NP.Wir stellen auch Kohlenstoffstahlflansche sowie Legierungsstahlflansche für Hochdruck- und Hochtemperaturanwendungen her. WirFertigungsflansche herstellenIn Kohlenstoffstahl, Edelstahl, hohen Nickellegierungen, Duplex/Super Duplex, Cupro-Nickel-Stahl, Titanlegierungen und Speziallegierungen.
Unser Flanschproduktionsprozess umfasst eine geeignete Wärmebehandlung sowie chemische und mechanische Eigenschaftstests.Wir haben CNC und normale Drehungen, um alle Arten von Fadenflanschen zu verarbeiten.
|
Produkt |
Gewindeflansche gemäß ASTM A182 |
|
Materialien |
Kohlenstoffstahl: ASTM A105, A181, ASTM A516 GR.60, GR.70, ASTM A694 F42, F46, F52, F56F60, F65, F70, ST37, ST45.8, C22.8, S235, S235JRG2, P235GH, P245GH, P250GH, P265GHP355GH, S355J2,16MN, 20MN, Q235, 20#, CT20, SS400. Edelstahl: ASTM A182 F304, F304L, F316, F316L, F321, F321H, F304H, F316H, F347H, 1,4301, 1,4306,1.4401, 1,4404,1.4541, 1,4306,1.4401, 1,404,1.4541, 1.4571, SUS Legierungstahl: ASTM A350 LF2, CL1/CL2, ASTM A182 F5, F9, F11, F12, F22, F91. Duplexstahl: S31803/F51/S32205/F60/1.4462 Super Duplex: S32750/F53/1.4410/S32760/F55 /1.4501 |
|
Größe |
1/2 "bis 60", DN 15 bis DN 1500 |
|
Gesichtstyp |
Flanschflansch (FF) Hochgeschwemmungsflanschflanschflansch (RTJ) Lap -Gelenkflansch (RF) Männlicher und weiblicher Flansch (M & F) Große und kleine Zunge und Rille Flansch (T & G) |
|
Produkttyp |
Geschmiedete Flansche, blinde Flansche, Spektakelblinds, Blinds mit hoher Hub, Öffnungsflansche, Slip-On Flansche, Sockelschweißflansche, Schweißhalsflansche, flache Flansche, Rundengelenkflansche, Gewinde Flansche, reduzierende Flansche, Schweißhalsflansche Serie A oder B, quadratische Flansche, Rille und Zungenflansche, Langhalsschweißflansche, geschrumpfte Flansche, Gelenkflansche vom Ringstyp, Flansch Ausdrucksentyp & Finish, Spaten und Ringhalter (Teil des Flanschanschlusss), Schweißflansch /Nipo Flansch, Expanderflansch |
|
Oberflächenbehandlung |
Rustöl, Malerei, Malerei (schwarz, gelb), verzinkt, Kraftbeschichtung |
Flanschtypen mit Gewinde
Es gibt zwei Arten von Fadenflanschen. Eine soll die beiden Rohrenden mit einer bestimmten Versiegelungsfläche und einem Objektivpolster versiegeln. Diese Art von Flansch wird hauptsächlich für die Ammoniakproduktion verwendet. Aber es wurde weniger in letzter Zeit verwendet und das Objektivpad wurde durch einen Metallring ersetzt.
Der andere Typ entspricht einem normalen Flansch, der mit zwei Flanschdichtungen versiegelt ist.
Gesichtstypen
Es gibt zwei Gesichtstypen für Gewindeflansch, erhöhter Gesichtsflansch und Ringgelenkflansch.

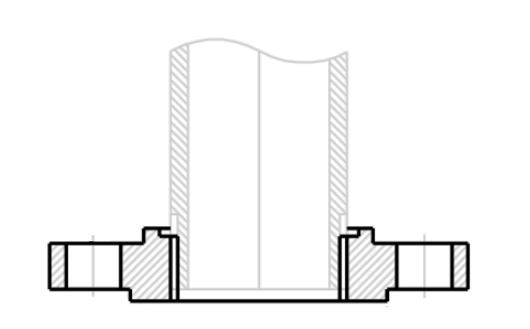

Angehobene Gesichtsflansch
Wenn sich die Dichtungsfläche über der verschraubten Linie des Flansches befindet, kann der erhöhte Gesichtsflansch leicht identifiziert werden. Es ist mit einer Vielzahl von Dichtungen kompatibel, von flach bis halbmetallischen und metallischen Typen, entweder Ring oder voll.
Der Hauptumfang eines erhöhten Gesichtsflanschdesigns besteht darin, den Druck der beiden Paarungsflansche auf einer kleinen Oberfläche zu konzentrieren und die Festigkeit der Dichtung zu erhöhen.
Die Höhe der erhöhten Gesichtsfläche hängt vom Flanschdruckpegel ab, zum Beispiel für Druckklassen 150 und 300, die Höhe beträgt 1,6 mm oder 1/12 Zoll, und für die 400 bis 2500 -Pegel beträgt die erhöhte Gesichtshöhe etwa 6,4 mm oder 1/4 Zoll.

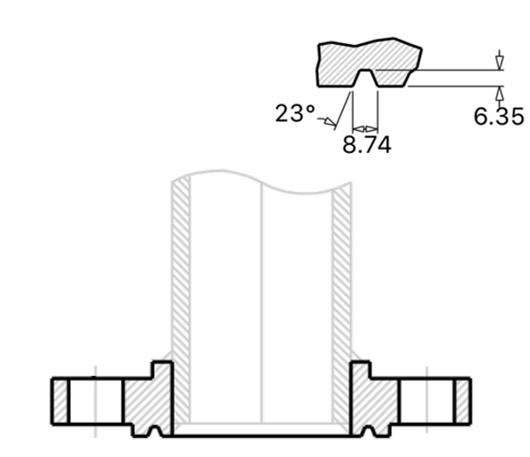

RTJ -Gewindeflansch
Der Ringgelenkflansch verfügt über eine kreisförmige Rille, um die Ringgelenkdichtung aufzunehmen, die bei Metall bis Metalldichtungen verwendet werden kann. Insbesondere unter Bedingungen für hohen Druck und hohe Temperatur.
Anwendung unter besonderen Umständen
Gewindeflansche werden dort verwendet, wenn es schwierig ist, geschweißt zu werden oder nicht geschweißt zu werden, wie z. B. Gewindeflansche, die zum Schutz der verzinkten Rohrschicht verwendet werden. Darüber hinaus sollte es nicht an Rohren mit wiederholten Temperaturschwankungen oder über 260 ℃ und unter -45 ℃ verwendet werden.
In ASME B31.3 Standard definiert es:
Wenn das Stahlrohr mit Gewinde über 250 psi oder für den Wasserservice über 100 psi mit Wassertemperaturen über 220 ° F verwendet wird, muss das Rohr nahtlos sein und eine Dicke mindestens dem Anhang 80 von ASME B36.10 aufweisen.
Wie installiere ich einen Gewindeflansch?
Installationshandbuch für Gewindeflansche
1. Bereiten Sie die Pipeline vor. ...
2. Versiegelungsmaterial auftragen. ...
3. Schließen Sie den Flansch an. ...
4. Ziehen Sie den Flansch fest. ...
5. Richten Sie die Flansche aus. ...
6. Dichtungen installieren. ...
7. Bolzen einbauen. ...
8. Finale festgezogen.
